LMFP/LMKP/LMHP pilot prirubnica linearnog ležaja

Linearni ležaj za prirubnice s prirubnicama projektiran je svestranim kliznim mehanizmom koji može ugraditi ili precizno obloženi klizni kotač, valjak velikog kapaciteta, sklop valjka s iglama ili specijaliziranu kliznu ploču, ovisno o zahtjevima nanošenja. Ovaj jezgrani dizajn dodatno je poboljšana integriranom vanjskom sfernom površinom i čvrstom prirubnom prirubnom prirubnom prirubnom prirubnom prirubnom prirubnom prirubnom prirubbom. Ključna karakteristika ovog ležaja je optimizirana unutarnja geometrija, koja uključuje precizno definirani tlačni i kontaktni kutovi. Ti se kutovi pažljivo kalibriraju kako bi ležaj omogućio učinkovito upravljanje značajnim aksijalnim opterećenjima, istovremeno održavajući izuzetnu strukturnu krutost i točnost rotacije tijekom svog operativnog ciklusa.

Komponenta prirubnice igra ključnu ulogu pružanjem snažnog sučelja za pričvršćivanje, omogućavajući da se ležaj sigurno pričvrsti na strojne okvire alata, kućišta opreme ili strukturne nosače s minimalnim naporima usklađivanja. Ovaj ležaj izvrsno je u zahtjevnom industrijskom okruženju u kojima su otpornost na teške aksijalne sile i precizno upravljanje rotacijom od ključne važnosti, što ga čini posebno dobro prilagođenim za aplikacije visokih performansi kao što su vretene za precizne strojne alatne vretene, sustavi ovjesa željezničkih vozila i drugih mehaničkih sklopova koji zahtijevaju pouzdane linearne smjernice pod opterećenjem.

Dobiti citat

PREV：LMFP…L/LMKP…L/LMHP…L dvostruki široki položaj-prirubnički ležaj za linearno kretanje NEXT：LMF…L/LMK…L/LMH…L dvostruki široki prirubnički ležaj linearnog gibanja

Predstavljanje proizvoda
Parametar
opis materijala
Kontaktirajte nas

Značajke proizvoda

1 Može raditi dugo vremena u uvjetima bez ulja.

2 Pogodniji za radne uvjete male brzine i velikog opterećenja, s dobrom otpornošću na habanje i izuzetno nisko trenje.

3 Prikladno za situacije u kojima je teško formirati uljni film, kao što su klipni, rotirajući i isprekidani pokreti.

4 Otporan na koroziju i oksidaciju.

5 Ne zahtijeva održavanje i dug radni vijek.

Zašto odabrati ležajeve bez ulja

Smanjite troškove proizvodnje

Nema potrebe za uređajem za dovod ulja, rupom za ubrizgavanje ulja ili uljem obrada utora, što može uvelike uštedjeti troškove proizvodnje.

Smanjite operativne troškove

Uvelike smanjuje potrošnju ulja za podmazivanje, smanjuje održavanje opreme, i izbjegava skrivene opasnosti uzrokovane nedovoljnom opskrbom uljem, učinkovito smanjujući operativni troškovi.

Skratite vrijeme dizajna

Dizajn bez ulja pojednostavljuje strukturu proizvoda i učinkovito štedi vrijeme dizajna. Mi smo profesionalni ODM dobavljači LMFP/LMKP/LMHP pilot prirubnica linearnog ležaja

Doprinosi zaštiti okoliša

Nije potrebno recikliranje otpadnog ulja, što je također korisno za zaštitu okoliša.

Polja primjene

Visoka temperatura

·Tvornica čelika

·Peć za taljenje

· Oprema za sušenje

· Pećnica za pečenje

· Regulator topline

Vodootporan

· Vrata brane

·Vodena pumpa

· Struktura prekidača tekućine

·Offshore strukture

·Oprema za dokove i strojeve za mulj

Kemijska industrija

·Kemijska tvornica

·Oprema za galvanizaciju

·Oprema za pročišćavanje otpadnih voda

· Strojevi za bojenje

·Oprema za rafiniranje nafte i kemikalija

energija

·Snaga vjetra

· Nova energija

Brod

·Palubna dizalica

·Sidro

· Poklopac otvora

· Ruka kormila

· Strojevi za dizanje i oprema za prstenove za dizanje

Proizvodnja automobila

· Kalup za utiskivanje

· Zavarivanje strukture

·Linija za bojanje i sušenje

·Metalna pokretna traka

· Alatni strojevi

Teška industrija

· Strojevi za tvornicu čeličnih cijevi

·Tvornice guma i papira

·Elektrana

·Spajanje prekidača strojeva za ubrizgavanje kalupa

Izgradnja, rudarstvo, utovar

·Mikseri, mlinovi, pulverizatori

·Građevinski strojevi

·Rudarska oprema

· Ležajevi klipnjače

Mostovi i tračnice za podizanje

·Ležajevi mostova

·Grede, mostovi, viseći mostovi

·Reaktori povezani s nuklearnom energijom

· Generator pare

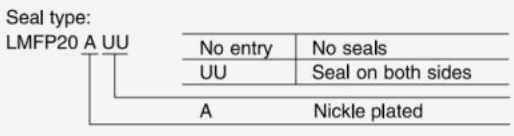

Lmf (k) p ··· uu (zaDr.žavanje smole)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i
Ostale zemlje.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


Lmfp ··· uu	LMKP ··· UU

Nominalnininini vratilo promjer mm	Lmfp ··· uu	Težina (9)	LMKP ··· UU	Težina (g)	Glavne dimenzije i tolerancija
					Dr.		D		L
					mm	Tolerancija µm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmfp6uu	24	LMKP6UUU	18	6	0 -9	12	0 -13	19	± 300
8	Lmfp8uu	37	LMKP8UUU	29	8		15		24
10	LMFP10UU	72	LMKP10UU	52	10		19		29
12	Lmfp12uu	76	Lmkp12uu	57	12		21	0 -16	30	0 -200
13	Lmfp13uu	88	Lmkp13uu	72	13		23		32
16	Lmfp16uu	120	Lmkp16uu	104	16		28		37
20	LMFP20UU	180	LMKP20UU	145	20	0 -10	32	0 -19	42
25	Lmfp25uu	340	LMKP25UU	300	25		40		59	0 -300
30	LMFP30UUU	470	LMKP30UUU	375	30		45		64
35	LMFP35UU	650	LMKP35UUU	560	35	0 -12	52	0 -22	70
40	Lmfp40uu	1.060	LMKP40UU	880	40		60		80
50	LMFP50UU	2.200	LMKP50UU	2.000	50		80		100
60	LMFP60UU	3.000	LMKP60UU	2.560	60	0 -15	90	0 -25	110

Glavne dimenzije i tolerancija								Ekscentričnost µm	KvaDr.atnost µm	Osnovna ocjena opterećenja
Prirubnica										Osnovna ocjena opterećenja
Ja mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMF (K) P ··· Ga (rezistent visoke temperature)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i Dr.ugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


LMFP ···		LMKP ···

Nominal vratilo promjer mm	LMFP ···	Težina (g)	LMKP ···	Težina (g)	Glavne dimenzije i tolerancija
					dr		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmfp6ga	25.3	Lmkp6ga	19.3	6	0 -9	12	0 -13	19	± 300
8	Lmfp8ga	39.3	Lmkp8ga	31.3	8		15		24
10	Lmfp10ga	74.5	Lmkp10ga	54.5	10		19		29
12	Lmfp12ga	81.2	Lmkp12ga	62.2	12		21	0 -16	30	0 -200
13	Lmfp13ga	95	Lmkp13ga	79	13		23		32
16	Lmfp16ga	137	Lmkp16ga	121	16		28		37
20	Lmfp20ga	205	Lmkp20ga	170	20	0 -10	32	0 -19	42
25	Lmfp25ga	402	Lmkp25ga	362	25		40		59	0 -300
30	Lmfp30ga	546	Lmkp30ga	451	30		45		64
35	Lmfp35ga	789	Lmkp35ga	659	35	0 -12	52	0 -22	70
40	Lmfp40ga	1.205	Lmkp40ga	1.025	40		60		80
50	Lmfp50ga	2.200	Lmkp50ga	2.000	50		80		100
60	Lmfp60ga	3.000	Lmkp60ga	2.560	60	0 -15	90	0 -25	110

Glavne dimenzije i tolerancija								Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica										Osnovna ocjena opterećenja
Ja mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	22	5	20	3.5	6	3.1	12	12	206	265
5	32	25	5	24	3.5	6	3.1			274	392
6	40	30	6	29	4.5	7.5	4.1			372	549
6	42	32	6	32	4.5	7.5	4.1			510	784
6	43	34	6	33	4.5	7.5	4.1			510	784
6	48	37	6	38	4.5	7.5	4.1			774	1.180
8	54	42	8	43	5.5	9	5.1	15	15	882	1.370
8	62	50	8	51	5.5	9	5.1			980	1.570
10	74	58	10	60	6.6	11	6.1			1.570	2.740
10	82	64	10	67	6.6	11	6.1	20	20	1.670	3.140
13	96	75	13	78	9	14	8.1			2.160	4.020
13	116	92	13	98	9	14	8.1			3.820	7.940
18	134	106	18	112	11	17	11.1	25	25	4.700	10.000

LMHP ··· UU (zadržavanje smole)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i drugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.

Nominal vratilo promjer mm	LMHP ··· UU	Težina (g)	Glavne dimenzije i tolerancija
			dr		D		L
			mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	LMHP6UUU	21	6	0 -9	12	0 -13	19	± 300
8	LMHP8UUU	33	8		15		24
10	LMHP10UU	64	10		19		29
12	Lmhp12uu	68	12		21	0 -16	30	0 -200
13	LMHP13UUU	81	13		23		32
16	Lmhp16uu	112	16		28		37
20	Lmhp20uu	167	20	0 -10	32	0 -19	42
25	LMHP25UU	325	25		40		59	0 -300
30	LMHP30UU	388	30		45		64
35	LMHP35UU	580	35	0 -12	52	0 -22	70
40	Lmhp40uu	920	40	0 -12	60	0 -22	80
50	LMHP50UU	2.037	50		80		100

Glavne dimenzije i tolerancija									Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica											Osnovna ocjena opterećenja
Ja mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamičan Cn	Statički Utrku
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	一	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

LMHP ··· GA (rezistent visoke temperature)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i drugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


LMHP ··· GA

Nominal vratilo promjer mm	LMHP ···	Težina (g)	Glavne dimenzije i tolerancija
			dr		D		L
			mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmhp6ga	22.3	6	0 -9	12	0 -13	19	± 300
8	Lmhp8ga	35.3	8		15	0 -13	24
10	Lmhp10ga	65.5	10		19	0 -16	29
12	Lmhp12ga	73.2	12		21		30	0 -200
13	Lmhp13ga	88	13		23		32
16	Lmhp16ga	129	16		28		37
20	Lmhp20ga	192	20	0 -10	32	0 -19	42
25	Lmhp25ga	387	25		40		59	0 -300
30	Lmhp30ga	464	30		45		64
35	Lmhp35ga	679	35	0 -12	52	0 -22	70
40	Lmhp40ga	1.065	40	0 -12	60	0 -22	80
50	Lmhp50ga	2.037	50		80		100

Glavne dimenzije i tolerancija									Ekscentričnost µm	Kvarljivost μm	Osnovna ocjena opterećenja
Prirubnica											Osnovna ocjena opterećenja
Ja mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	18	5	20	-	3.5	6	3.1	12	12	206	265
5	32	21	5	24	-	3.5	6	3.1			274	392
6	40	25	6	29	-	4.5	7.5	4.1			372	549
6	42	27	6	32	一	4.5	7.5	4.1			510	784
6	43	29	6	33	一	4.5	7.5	4.1			510	784
6	48	34	6	31	22	4.5	7.5	4.1			774	1.180
8	54	38	8	36	24	5.5	9	5.1	15	15	882	1.370
8	62	46	8	40	32	5.5	9	5.1			980	1.570
10	74	51	10	49	35	6.6	11	6.1			1.570	2.740
10	82	58	10	55	38	6.6	11	6.1	20	20	1.670	3.140
13	96	66	13	64	45	9	14	8.1	20	20	2.160	4.020
13	116	86	13	80	56	9	14	8.1			3.820	7.940

Sastav i svojstva materijala
Materijal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Gustoća	8.0	8.9	7.8	8.9	8.0
Tvrdoća HB	>210	>70	>150	>95	>250
Vlačna čvrstoća N/mm²	>750	>200	>600	>260	>800
Granica tečenja N/mm²	>450	>90	>260	>150	>450
Istezanje %	>12	>15	>10	>৪	>800
Koeficijent linearne ekspanzije 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Ograničenje temperature ℃	-40~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40~ 150
Maks. Opterećenje N/mm²	100	60	50	70	120
Maks. Brzina (suho) m/min	15	10	20	10	15
Maks. PV N/mm²*m/min	200	60	60	80	200
Kompresija trajne deformacije 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Dostupna je velika potražnja s posebnim materijalima.

Razmjena osnovnog materijala
Kodovi materijala	Kineske marke GB1176-87	Međunarodni ISO 1338	Njemačka DIN	Japan JIS	Amerika ASTM (UNS)	Engleska BS	Italija JM	Primjenjivi uvjeti
JDB lijevana bronca	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Veliko opterećenje, mala brzina Često se koristi
JDB-1 bronca	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Srednje opterećenje, mala brzina Često se koristi
JDB-2 bronca	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Srednje opterećenje, srednja brzina, često korišten
JDB-3 bronca	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Srednje opterećenje, mala brzina, često korišten
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Preveliko opterećenje, mala brzina, koristi se veliko opterećenje

Čvrsto mazivo
Lubrikant	Značajke	Tipična primjena
SL1 Dodatak grafita	Izvrsna otpornost na kemikalije napadi i nisko trenje, ograničenje temperature 400 ℃	Odijelo za opće strojeve i pod atmosferom
SL4 PTFE dodatak	Najmanje trenje i dobro podmazivanje vodom, ograničenje temperature 300 ℃	Brod, hidraulička turbina, plinska turbina itd.
