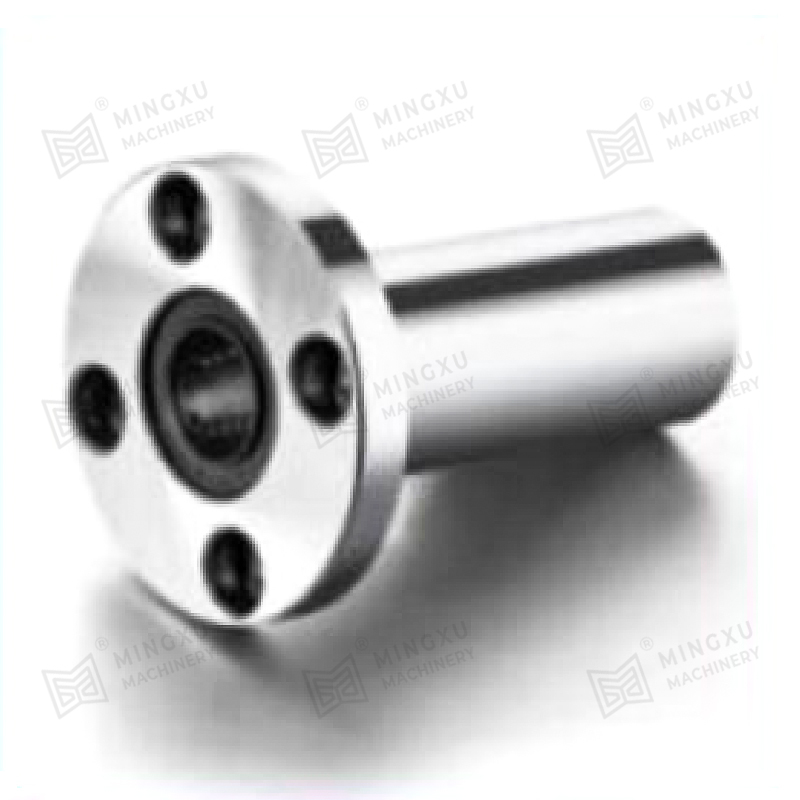

LMF…L/LMK…L/LMH…L dvostruki široki prirubnički ležaj linearnog gibanja

Prirubnički linearni ležaj dvostruke širine fiksiran je šesterokutnim utičnicom kroz upuštenu rupu prirubnice. Postupak instalacije je jednostavan i praktičan, smanjujući vrijeme instalacije i troškove rada. Povećanjem duljine ležaja mogu se poboljšati performanse nosivosti i točnost vođenja. Pogodan je za radna okruženja visoke preciznosti kao što su precizna oprema, automatizirani roboti, CNC alatni strojevi itd.

Dobiti citat

PREV：LMFP/LMKP/LMHP pomoćni ležaj linearnog gibanja s prirubnicom NEXT：LMF/LMK/LMH standardni prirubnički ležaj linearnog gibanja

Predstavljanje proizvoda
Parametar
opis materijala
Kontaktirajte nas

Značajke proizvoda

1 Može raditi dugo vremena u uvjetima bez ulja.

2 Pogodniji za radne uvjete male brzine i velikog opterećenja, s dobrom otpornošću na habanje i izuzetno nisko trenje.

3 Prikladno za situacije u kojima je teško formirati uljni film, kao što su klipni, rotirajući i isprekidani pokreti.

4 Otporan na koroziju i oksidaciju.

5 Ne zahtijeva održavanje i dug radni vijek.

Zašto odabrati ležajeve bez ulja

Smanjite troškove proizvodnje

Nema potrebe za uređajem za dovod ulja, rupom za ubrizgavanje ulja ili uljem obrada utora, što može uvelike uštedjeti troškove proizvodnje.

Smanjite operativne troškove

Uvelike smanjuje potrošnju ulja za podmazivanje, smanjuje održavanje opreme, i izbjegava skrivene opasnosti uzrokovane nedovoljnom opskrbom uljem, učinkovito smanjujući operativni troškovi.

Skratite vrijeme dizajna

Dizajn bez ulja pojednostavljuje strukturu proizvoda i učinkovito štedi vrijeme dizajna. Mi smo profesionalni ODM dobavljači LMF…L/LMK…L/LMH…L dvostruki široki prirubnički ležaj linearnog gibanja

Doprinosi zaštiti okoliša

Nije potrebno recikliranje otpadnog ulja, što je također korisno za zaštitu okoliša.

Polja primjene

Visoka temperatura

·Tvornica čelika

·Peć za taljenje

· Oprema za sušenje

· Pećnica za pečenje

· Regulator topline

Vodootporan

· Vrata brane

·Vodena pumpa

· Struktura prekidača tekućine

·Offshore strukture

·Oprema za dokove i strojeve za mulj

Kemijska industrija

·Kemijska tvornica

·Oprema za galvanizaciju

·Oprema za pročišćavanje otpadnih voda

· Strojevi za bojenje

·Oprema za rafiniranje nafte i kemikalija

energija

·Snaga vjetra

· Nova energija

Brod

·Palubna dizalica

·Sidro

· Poklopac otvora

· Ruka kormila

· Strojevi za dizanje i oprema za prstenove za dizanje

Proizvodnja automobila

· Kalup za utiskivanje

· Zavarivanje strukture

·Linija za bojanje i sušenje

·Metalna pokretna traka

· Alatni strojevi

Teška industrija

· Strojevi za tvornicu čeličnih cijevi

·Tvornice guma i papira

·Elektrana

·Spajanje prekidača strojeva za ubrizgavanje kalupa

Izgradnja, rudarstvo, utovar

·Mikseri, mlinovi, pulverizatori

·Građevinski strojevi

·Rudarska oprema

· Ležajevi klipnjače

Mostovi i tračnice za podizanje

·Ležajevi mostova

·Grede, mostovi, viseći mostovi

·Reaktori povezani s nuklearnom energijom

· Generator pare

Tip	Primjer montaže	Vrsta prirubnice	Duljina
Standardni tip s prirubnicom		LMF	Singl
		LMK	Singl
		LMH	Singl
Tip dvostruke širine s prirubnicom		LMF…L	Dvostruko
		LMK…L	Dvostruko
		LMH…L	Dvostruko
Pilot s prirubnicom		LMFP	Singl
		LMKP	Singl
		LMHP	Singl
Tip s prirubnicom pilota s dvostrukim širokim položajem		LMFP…L	Dvostruko
		LMKP…L	Dvostruko
		LMHP…L	Dvostruko
Dvostruko široki srednje prirubnički tip		LMFM…L	Dvostruko
		LMKM…L	Dvostruko
		LMHM…L	Dvostruko
Ležaj s prirubnicom		LBHR LBHRW	Singl
		LBHS LBHSW	Singl
		LBHC LBHCW	Samac

LMF(K)…LUU (držač smole)

Ova vrsta je niz metričkih dimenzija koji se široko koristi u Aziji i drugim zemljama.

Svi modeli mogu biti poniklani prema zahtjevima kupaca, s funkcijom zaštite od hrđe.


LMF···LUU	LMK···LUU

Nominalnininini Vratilo promjer mm	LMF···LUU	Težina (9)	LMK···LUU	Težina (g)	Glavne dimenzije i tolerancije
					dr		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
5	LMF5LUU	24	LMK5LUU	19	5	0 -10	10	0 -13	28	±300
6	LMF6LUU	31	LMK6LUU	25	6		12		35
8	LMF8LUU	51	LMK8LUU	43	8		15		45
10	LMF10LUU	98	LMK10LUU	78	10		19		55
12	LMF12LUU	110	LMK12LUU	90	12		21	0 -16	57	0 -300
13	LMF13LUU	130	LMK13LUU	108	13		23		61
16	LMF16LUU	190	LMK16LUU	165	16		28		70
20	LMF20LUU	260	LMK20LUU	225	20	0 -12	32	0 -19	80
25	LMF25LUU	540	LMK25LUU	500	25		40		112	0 -400
30	LMF30LUU	680	LMK30LUU	590	30		45		123
35	LMF35LUU	1,020	LMK35LUU	930	35	0 -15	52	0 -22	135
40	LMF40LUU	1,570	LMK40LUU	1,380	40		60		151
50	LMF50LUU	3600	LMK50LUU	3400	50		80		192
60	LMF60LUU	4500	LMK60LUU	4,060	60	0 -20	90	0 -25	209
80	LMF80LUU	9,090	LMK80LUU	8,590	80	0 -20	120	0 -25	265

Glavne dimenzije i tolerancije							Ekscentričnost μm	Kvadratnost μm	Osnovna nosivost
Prirubnica									Osnovna nosivost
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1,570
43	34	6	33	4.5	7.5	4.1			813	1.570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
62	50	8	51	5.5	9	5.1			1,560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15.900
134	106	18	112	11	17	11.1	30	30	7,550	20.000
164	136	18	142	11	17	11.1	30	30	11 500	32.000

LMF(K)···LGA (držač otporan na visoke temperature)

Ova vrsta je niz metričkih dimenzija koji se široko koristi u Aziji i drugim zemljama.

Svi modeli mogu biti poniklani prema zahtjevima kupaca, s funkcijom zaštite od hrđe.


LMF···LGA		LMK···LGA

Nominal Vratilo promjer mm	LMF···LGA	Težina (g)	LMK···LGA	Težina (g)	Glavne dimenzije i tolerancije
					dr		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
5	LMF5LGA	27	LMK5LGA	22	5	0 -10	10	0 -13	28	±300
6	LMF6LGA	33.6	LMK6LGA	27.6	6		12		35
8	LMF8LGA	55.6	LMK8LGA	47.6	8		15		45
10	LMF10LGA	103	LMK10LGA	83	10		19		55
12	LMF12LGA	120.4	LMK12LGA	100.4	12		21	0 -16	57	0 -300
13	LMF13LGA	144	LMK13LGA	122	13		23		61
16	LMF16LGA	224	LMK16LGA	199	16		28		70
20	LMF20LGA	310	LMK20LGA	275	20	0 -12	32	0 -19	80
25	LMF25LGA	664	LMK25LGA	624	25		40		112	0 -400
30	LMF30LGA	832	LMK30LGA	742	30		45		123
35	LMF35LGA	1,218	LMK35LGA	1,128	35	0 -15	52	0 -22	135
40	LMF40LGA	1,860	LMK40LGA	1,670	40		60		151
50	LMF50LGA	3600	LMK50LGA	3400	50		80		192
60	LMF60LGA	4500	LMK60LGA	4,060	60	0 -20	90	0 -25	209
80	LMF80LGA	9.090	LMK80LGA	8,590	80	0 -20	120	0 -25	265

Glavne dimenzije i tolerancije							Ekscentricitet μm	Kvadratnost μm	Osnovna nosivost
Prirubnica									Osnovna nosivost
Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co N
26	21	5	17	3.5	6	3.1	15	15	261	412
28	22	5	20	3.5	6	3.1			323	529
32	25	5	24	3.5	6	3.1			431	784
40	30	6	29	4.5	7.5	4.1			588	1.100
42	32	6	32	4.5	7.5	4.1			813	1.570
43	34	6	33	4.5	7.5	4.1			813	1,570
48	37	6	38	4.5	7.5	4.1			1,230	2,350
54	42	8	43	5.5	9	5.1	20	20	1400	2,740
62	50	8	51	5.5	9	5.1			1.560	3,140
74	58	10	60	6.6	11	6.1			2,490	5,490
82	64	10	67	6.6	11	6.1	25	25	2,650	6,270
96	75	13	78	9	14	8.1			3,430	8,040
116	92	13	98	9	14	8.1			6,080	15.900
134	106	18	112	11	17	11.1	30	30	7,550	20.000
164	136	18	142	11	17	11.1	30	30	11 500	32.000

LMH···LUU (držač smole)

Ova vrsta je niz metričkih dimenzija koji se široko koristi u Aziji i drugim zemljama
zemljama.

Svi modeli mogu biti poniklani prema zahtjevima kupaca, s funkcijom zaštite od hrđe.

Nominal vratilo promjer mm	LMH···LUU	Težina (g)	Glavne dimenzije i tolerancije
			dr		D		L
			mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
5	LMH5LUU	21	5	0 -10	10	0 -13	28	±300
6	LMH6LUU	28	6		12		35
8	LMH8LUU	47	8		15		45
10	LMH10LUU	90	10		19	0 -16	55
12	LMH12LUU	102	12		21		57	0 -300
13	LMH13LUU	123	13		23		61
16	LMH16LUU	182	16		28		70
20	LMH20LUU	247	20	0 -12	32	0 -19	80
25	LMH25LUU	525	25		40		112	0 -400
30	LMH30LUU	645	30		45		123
35	LMH35LUU	950	35	0 -15	52	0 -22	135
40	LMH40LUU	1,450	40	0 -15	60	0 -22	151
50	LMH50LUU	3,437	50	0 -20	80	0 -25	192
60	LMH60LUU	4,060	60	0 -20	90	0 -25	209

Glavne dimenzije i tolerancije								Ekscentricitet μm	Kockastost μm	Osnovna nosivost
Prirubnica										Osnovna nosivost
Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamički C N	Statički Co N
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1.100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	一	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15.900
134	96	18	84	74	11	17	11.1			7,550	20.000

LMH···LGA (držač otporan na visoke temperature)

Ova vrsta je niz metričkih dimenzija koji se široko koristi u Aziji i drugim zemljama.

Svi modeli mogu biti poniklani prema zahtjevima kupaca, s funkcijom zaštite od hrđe.


LMH-LGA

Nominal vratilo promjer mm	LMH···LGA	Težina (g)	Glavne dimenzije i tolerancije
			dr		D		L
			mm	Tolerancija μ m	mm	Tolerancija μ m	mm	Tolerancija μ m
5	LMH5LGA	24	5	0 -10	10	0 -13	28	± 300
6	LMH6LGA	30.6	6		12		35
8	LMH8LGA	51.6	8		15		45
10	LMH10LGA	95	10		19	0 -16	55
12	LMH12LGA	112.4	12		21		57	0 -300
13	LMH13LGA	137	13		23		61
16	LMH16LGA	216	16		28		70
20	LMH20LGA	297	20	0 -12	32	0 -19	80
25	LMH25LGA	649	25		40		112	0 -400
30	LMH30LGA	797	30		45		123
35	LMH35LGA	1,148	35	0 -15	52	0 -22	135
40	LMH40LGA	1,740	40	0 -15	60	0 -22	151
50	LMH50LGA	3,437	50		80		192
60	LMH60LGA	4,060	60		90		209

Glavne dimenzije i tolerancije								Ekscentricitet μm	Kvadratnost μm	Osnovna nosivost
Prirubnica										Osnovna nosivost
f mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamičan C N	Static Co N
26	16	5	17	—	3.5	6	3.1	15	15	261	412
28	18	5	20	—	3.5	6	3.1			323	529
32	21	5	24	一	3.5	6	3.1			431	784
40	25	6	29	—	4.5	7.5	4.1			588	1.100
42	27	6	32	—	4.5	7.5	4.1			813	1,570
43	29	6	33	—	4.5	7.5	4.1			813	1,570
48	34	6	31	22	4.5	7.5	4.1			1,230	2,350
54	38	8	36	24	5.5	9	5.1	20	20	1.400	2,740
62	46	8	40	32	5.5	9	5.1			1,560	3,140
74	51	10	49	35	6.6	11	6.1			2,490	5,490
82	58	10	55	38	6.6	11	6.1	25	25	2,650	6,270
96	66	13	64	45	9	14	8.1	25	25	3,430	8,040
116	86	13	80	56	9	14	8.1			6,860	15.900
134	96	18	84	74	11	17	11.1			7,550	20.000

Sastav i svojstva materijala
Materijal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Gustoća	8.0	8.9	7.8	8.9	8.0
Tvrdoća HB	>210	>70	>150	>95	>250
Vlačna čvrstoća N/mm²	>750	>200	>600	>260	>800
Granica tečenja N/mm²	>450	>90	>260	>150	>450
Istezanje %	>12	>15	>10	>৪	>800
Koeficijent linearne ekspanzije 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Ograničenje temperature ℃	-40~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40~ 150
Maks. Opterećenje N/mm²	100	60	50	70	120
Maks. Brzina (suho) m/min	15	10	20	10	15
Maks. PV N/mm²*m/min	200	60	60	80	200
Kompresija trajne deformacije 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Dostupna je velika potražnja s posebnim materijalima.

Razmjena osnovnog materijala
Kodovi materijala	Kineske marke GB1176-87	Međunarodni ISO 1338	Njemačka DIN	Japan JIS	Amerika ASTM (UNS)	Engleska BS	Italija JM	Primjenjivi uvjeti
JDB lijevana bronca	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Veliko opterećenje, mala brzina Često se koristi
JDB-1 bronca	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Srednje opterećenje, mala brzina Često se koristi
JDB-2 bronca	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Srednje opterećenje, srednja brzina, često korišten
JDB-3 bronca	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Srednje opterećenje, mala brzina, često korišten
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Preveliko opterećenje, mala brzina, koristi se veliko opterećenje

Čvrsto mazivo
Lubrikant	Značajke	Tipična primjena
SL1 Dodatak grafita	Izvrsna otpornost na kemikalije napadi i nisko trenje, ograničenje temperature 400 ℃	Odijelo za opće strojeve i pod atmosferom
SL4 PTFE dodatak	Najmanje trenje i dobro podmazivanje vodom, ograničenje temperature 300 ℃	Brod, hidraulička turbina, plinska turbina itd.
