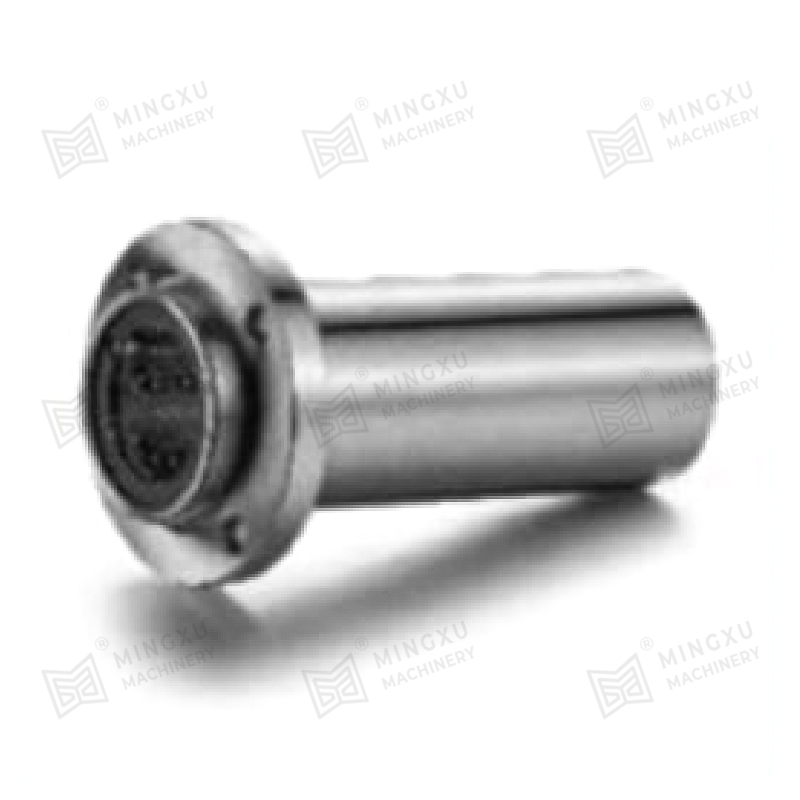

LMFP… L/LMKP… L/LMHP… l dvostrukog položaja-pilot prirubnica linearnog ležaja

LMFP… L/LMKP… L/LMHP… L serija, izdužena varijanta linearnih montiranih ležajeva s prirubnicama, sadrži prošireni dizajn koji pruža značajno povećanu potpornu površinu. Ovo namjerno produljenje povećava strukturnu stabilnost distribucijom mehaničkih stresa na širem području, omogućujući vrhunski kapacitet opterećenja u usporedbi sa standardnim modelima.

Dopunjeni njihovom dvostrukoj pilotske konstrukcije, ovi ležajevi nude pojačanu krutost za sigurnu montažu, učinkovito minimizirajući bočni otklon tijekom rada. Ova kombinacija čini ih idealnim za podršku velikih radnih dijelova i prilagodbu brzih pokreta radnih pločica ili dijapozitiva strojnih alata, gdje su i teška opterećenja i precizno kretanje.

Produljena duljina također doprinosi prigušivanju vibracija tijekom brzog rada, smanjujući trošenje komponenti uz održavanje konzistentnih performansi. Prikladni za različite industrijske primjene, od teške proizvodnje do precizne obrade, ovi ležajevi osiguravaju glatko, trenje optimizirano kretanje u zahtjevnim uvjetima, učvršćujući njihovu ulogu kao pouzdano rješenje u naprednim linearnim sustavima kretanja. s.

Dobiti citat

PREV：SCJ aluminijske klizne jedinice za podešavanje zazora (uključuju uzdužni utor osovine)NEXT：LMF…L/LMK…L/LMH…L dvostruki široki prirubnički ležaj linearnog gibanja

Predstavljanje proizvoda
Parametar
opis materijala
Kontaktirajte nas

Značajke proizvoda

1 Može raditi dugo vremena u uvjetima bez ulja.

2 Pogodniji za radne uvjete male brzine i velikog opterećenja, s dobrom otpornošću na habanje i izuzetno nisko trenje.

3 Prikladno za situacije u kojima je teško formirati uljni film, kao što su klipni, rotirajući i isprekidani pokreti.

4 Otporan na koroziju i oksidaciju.

5 Ne zahtijeva održavanje i dug radni vijek.

Zašto odabrati ležajeve bez ulja

Smanjite troškove proizvodnje

Nema potrebe za uređajem za dovod ulja, rupom za ubrizgavanje ulja ili uljem obrada utora, što može uvelike uštedjeti troškove proizvodnje.

Smanjite operativne troškove

Uvelike smanjuje potrošnju ulja za podmazivanje, smanjuje održavanje opreme, i izbjegava skrivene opasnosti uzrokovane nedovoljnom opskrbom uljem, učinkovito smanjujući operativni troškovi.

Skratite vrijeme dizajna

Dizajn bez ulja pojednostavljuje strukturu proizvoda i učinkovito štedi vrijeme dizajna. Mi smo profesionalni ODM dobavljači LMFP… L/LMKP… L/LMHP… l dvostrukog položaja-pilot prirubnica linearnog ležaja

Doprinosi zaštiti okoliša

Nije potrebno recikliranje otpadnog ulja, što je također korisno za zaštitu okoliša.

Polja primjene

Visoka temperatura

·Tvornica čelika

·Peć za taljenje

· Oprema za sušenje

· Pećnica za pečenje

· Regulator topline

Vodootporan

· Vrata brane

·Vodena pumpa

· Struktura prekidača tekućine

·Offshore strukture

·Oprema za dokove i strojeve za mulj

Kemijska industrija

·Kemijska tvornica

·Oprema za galvanizaciju

·Oprema za pročišćavanje otpadnih voda

· Strojevi za bojenje

·Oprema za rafiniranje nafte i kemikalija

energija

·Snaga vjetra

· Nova energija

Brod

·Palubna dizalica

·Sidro

· Poklopac otvora

· Ruka kormila

· Strojevi za dizanje i oprema za prstenove za dizanje

Proizvodnja automobila

· Kalup za utiskivanje

· Zavarivanje strukture

·Linija za bojanje i sušenje

·Metalna pokretna traka

· Alatni strojevi

Teška industrija

· Strojevi za tvornicu čeličnih cijevi

·Tvornice guma i papira

·Elektrana

·Spajanje prekidača strojeva za ubrizgavanje kalupa

Izgradnja, rudarstvo, utovar

·Mikseri, mlinovi, pulverizatori

·Građevinski strojevi

·Rudarska oprema

· Ležajevi klipnjače

Mostovi i tračnice za podizanje

·Ležajevi mostova

·Grede, mostovi, viseći mostovi

·Reaktori povezani s nuklearnom energijom

· Generator pare

LMF (k) p ··· luu (zaDr.žavanje smole)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i Dr.ugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


LMFP ··· Luu	LMKP ··· Luu

Nominalninininini vratilo promjer mm	LMFP ··· Luu	Težina (g)	LMKP ··· Luu	Težina (g)	Glavne dimenzije i tolerancija
					Dr.		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmfp6luu	31	Lmkp6luu	25	6	0 -10	12	0 -13	35	± 300
8	Lmfp8luu	51	Lmkp8luu	43	8		15		45
10	Lmfp10luu	98	LMKP10LUU	78	10		19		55
12	Lmfp12luu	110	LMKP12LUU	90	12		21	0 -16	57	0 -300
13	Lmfp13luu	130	Lmkp13luu	108	13		23		61
16	Lmfp16luu	190	LMKP16LUU	165	16		28		70
20	Lmfp20luu	260	LMKP20LUU	225	20	0 -12	32	0 -19	80
25	LMFP25LUU	540	LMKP25LUU	500	25		40		112	0 -400
30	LMFP30LUU	680	LMKP30LUU	590	30		45		123
35	Lmfp35luu	1.020	LMKP35LUU	930	35	0 -15	52	0 -22	135
40	LMFP40LUU	1.570	LMKP40LUU	1.380	40		60		151
50	LMFP50LUU	3.600	LMKP50LUU	3.400	50		80		192
60	Lmfp60luu	4.500	LMKP60LUU	4.060	60	0 -20	90	0 -25	209

Glavne dimenzije i tolerancija								Ekscentričnost µm	KvaDr.atnost µm	Osnovna ocjena opterećenja
Prirubnica										Osnovna ocjena opterećenja
Ja mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMF (K) P ··· LGA (rezistentan otporni na visoku temperaturu)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i Dr.ugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


LMFP ··· LGA		LMKP ··· LGA

Nominal vratilo promjer mm	LMFP ··· LGA	Težina (g)	LMKP ··· LGA	Težina (g)	Glavne dimenzije i tolerancija
					dr		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmfp6lga	33.6	Lmkp6lga	27.6	6	0 -10	12	0 -10	35	± 300
8	Lmfp8lga	55.6	Lmkp8lga	47.6	8		15		45
10	Lmfp10lga	103	Lmkp10lga	83	10		19		55
12	Lmfp12lga	120.4	Lmkp12lga	100.4	12		21	0 -16	57	0 -300
13	Lmfp13lga	144	Lmkp13lga	122	13		23		61
16	Lmfp16lga	224	Lmkp16lga	199	16		28		70
20	Lmfp20lga	310	Lmkp20lga	275	20	0 -12	32	0 -19	80
25	Lmfp25lga	664	Lmkp25lga	624	25		40		112	0 -400
30	Lmfp30lga	832	Lmkp30lga	742	30		45		123
35	Lmfp35lga	1.218	Lmkp35lga	1.128	35	0 -15	52	0 -22	135
40	Lmfp40lga	1.860	Lmkp40lga	1.670	40		60		151
50	Lmfp50lga	3.600	Lmkp50lga	3.400	50		80		192
60	Lmfp60lga	4.500	Lmkp60lga	4.060	60	-Tako	90	-25	209

Glavne dimenzije i tolerancija								Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica										Osnovna ocjena opterećenja
Ja mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	22	5	20	3.5	6	3.1	15	15	323	529
5	32	25	5	24	3.5	6	3.1			431	781
6	40	30	6	29	4.5	7.5	4.1			588	1.100
6	42	32	6	32	4.5	7.5	4.1			813	1.570
6	43	34	6	33	4.5	7.5	4.1			813	1.570
6	48	37	6	38	4.5	7.5	4.1			1.230	2.350
8	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
8	62	50	8	51	5.5	9	5.1			1.560	3.140
10	74	58	10	60	6.6	11	6.1			2.490	5.490
10	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
13	96	75	13	78	9	14	8.1			3.430	8.040
13	116	92	13	98	9	14	8.1			6.080	15.900
18	134	106	18	112	11	17	11.1	30	30	7.550	20.000

LMHP ··· Luu Slus Reteaner)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i drugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.

Nominal vratilo promjer mm	LMHP ··· Luu	Težina (g)	Glavne dimenzije i tolerancija
			dr		D		L
			mm	Tolerancija mm µm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmhp6luu	28	6	0 -10	12	0 -13	35	± 300
8	Lmhp8luu	47	8		15	0 -13	45
10	LMHP10LUU	90	10		19	0 -16	55
12	LMHP12LUU	102	12		21		57	0 -300
13	LMHP13LUU	123	13		23		61
16	LMHP16LUU	182	16		28		70
20	Lmhp20luu	247	20	0 -12	32	0 -19	80
25	LMHP25LUU	525	25		40		112	0 -400
30	LMHP30LUU	645	30		45		123
35	LMHP35LUU	950	35	0 -15	52	0 -22	135
40	LMHP40LUU	1.450	40	0 -15	60	0 -22	151
50	LMHP50LUU	3.437	50		80		192

Glavne dimenzije i tolerancija									Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica											Osnovna ocjena opterećenja
Ja mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMHP ··· LGA (rezistent visoke temperature)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i drugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


LMHP ··· LGA

Nominal vratilo promjer mm	LMHP ··· LGA	Težina (g)	Glavne dimenzije i tolerancija
			dr		D		L
			mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmhp6lga	30.6	6	0 -10	12	0 -13	35	± 300
8	Lmhp8lga	51.6	8		15		45
10	Lmhp10lga	95	10		19		55
12	Lmhp12lga	112.4	12		21	0 -16	57	0 -300
13	Lmhp13lga	137	13		23		61
16	Lmhp16lga	216	16		28		70
20	Lmhp20lga	297	20	0 -12	32	0 -19	80
25	Lmhp25lga	649	25		40		112	0 -400
30	Lmhp30lga	797	30		45		123
35	Lmhp35lga	1.148	35	0 -15	52	0 -22	135
40	Lmhp40lga	1.740	40		60		151
50	Lmhp50lga	3.437	50		80		192

Glavne dimenzije i tolerancija									Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica											Osnovna ocjena opterećenja
Ja mm	Df mm	W mm	t mm	A mm	F mm	X mm	Y mm	Z mm			Dinamički c n	Statički co n
5	28	18	5	20	-	3.5	6	3.1	15	15	323	529
5	32	21	5	24	一	3.5	6	3.1			431	784
6	40	25	6	29	-	4.5	7.5	4.1			588	1.100
6	42	27	6	32	一	4.5	7.5	4.1			813	1.570
6	43	29	6	33	一	4.5	7.5	4.1			813	1.570
6	48	34	6	31	22	4.5	7.5	4.1			1.230	2.350
8	54	38	8	36	24	5.5	9	5.1	20	20	1.400	2.740
8	62	46	8	40	32	5.5	9	5.1			1.560	3.140
10	74	51	10	49	35	6.6	11	6.1			2.490	5.490
10	82	58	10	55	38	6.6	11	6.1	25	25	2.650	6.270
13	96	66	13	64	45	9	14	8.1	25	25	3.430	8.040
13	116	86	13	80	56	9	14	8.1			6.080	15.900

LMF (k) m ··· luu (zadržavanje smole)

Ova vrsta je serija metričke dimenzije koja se široko koristi u Aziji i drugim zemljama.

Svi se modeli mogu izvesti s nadimak prema zahtjevima kupaca, uz funkciju otporne na hrđu.


Lmfm ··· luu	Lmkm ··· luu

Nominal vratilo promjer mm	Lmfm ··· luu	Težina (g)	Lmkm ··· luu	Težina (g)	Glavne dimenzije i tolerancija
					dr		D		L
					mm	Tolerancija μm	mm	Tolerancija μm	mm	Tolerancija μm
6	Lmfm6luu	31	Lmkm6luu	25	6	0 -10	12	0 -13	35	± 300
8	Lmfm8luu	51	Lmkm8luu	43	8		15		45
10	Lmfm10luu	98	Lmkm10luu	78	10		19		55
12	Lmfm12luu	110	LMKM12LUU	90	12		21	0 -16	57	0 -300
13	Lmfm13luu	130	LMKM13LUU	108	13		23		61
16	Lmfm16luu	190	LMKM16LUU	165	16		28		70
20	Lmfm20luu	260	Lmkm20luu	225	20	0 -12	32	0 -19	80
25	Lmfm25luu	540	LMKM25LUU	500	25		40		112	0 -400
30	Lmfm30luu	680	LMKM30LUU	590	30		45		123
35	Lmfm35luu	1.020	LMKM35LUU	930	35	0 -15	52	0 -22	135
40	LMFM40LUU	1.570	LMKM40LUU	1.380	40	0 -15	60		151
50	LMFM50LUU	3.600	LMKM50LUU	3.400	50	0 -20	80		192
60	Lmfm60luu	4.500	LMKM60LUU	4.060	60	0 -20	90	0 -25	209

Glavne dimenzije i tolerancija								Ekscentričnost µm	Kvadratnost µm	Osnovna ocjena opterećenja
Prirubnica										Osnovna ocjena opterećenja
Ja mm	Df mm	K mm	t mm	Dp mm	X mm	Y mm	Z mm			Dinamičan C N	Statički Co n
15	28	22	5	20	3.5	6	3.1	15	15	323	529
20	32	25	5	24	3.5	6	3.1			431	781
24.5	40	30	6	29	4.5	7.5	4.1			588	1.100
25.5	42	32	6	32	4.5	7.5	4.1			813	1.570
27.5	43	34	6	33	4.5	7.5	4.1			813	1.570
32	48	37	6	38	4.5	7.5	4.1			1.230	2.350
36	54	42	8	43	5.5	9	5.1	20	20	1.400	2.740
52	62	50	8	51	5.5	9	5.1			1.560	3.140
56.5	74	58	10	60	6.6	11	6.1			2.490	5.490
62.5	82	64	10	67	6.6	11	6.1	25	25	2.650	6.270
69	96	75	13	78	9	14	8.1			3.430	8.040
89.5	116	92	13	98	9	14	8.1			6.080	15.900
95.5	134	106	18	112	11	17	11.1	30	30	7.550	20.000

Sastav i svojstva materijala
Materijal	CuZn25Al5Mn3Fe3	CuSn5Pb5Zn5	CuAl10Ni5Fe5	CuSn12	CuZn25Al5Mn4Fe3
Gustoća	8.0	8.9	7.8	8.9	8.0
Tvrdoća HB	>210	>70	>150	>95	>250
Vlačna čvrstoća N/mm²	>750	>200	>600	>260	>800
Granica tečenja N/mm²	>450	>90	>260	>150	>450
Istezanje %	>12	>15	>10	>৪	>800
Koeficijent linearne ekspanzije 10 ^-5 /℃	1.9	1.8	1.6	1.8	1.9
Ograničenje temperature ℃	-40~ 300	-40 ~ 400	-40 ~ 400	-40 ~ 400	-40~ 150
Maks. Opterećenje N/mm²	100	60	50	70	120
Maks. Brzina (suho) m/min	15	10	20	10	15
Maks. PV N/mm²*m/min	200	60	60	80	200
Kompresija trajne deformacije 300N/mm²	<0,01	<0,05	<0,04	<0,05	<0,05
*Dostupna je velika potražnja s posebnim materijalima.

Razmjena osnovnog materijala
Kodovi materijala	Kineske marke GB1176-87	Međunarodni ISO 1338	Njemačka DIN	Japan JIS	Amerika ASTM (UNS)	Engleska BS	Italija JM	Primjenjivi uvjeti
JDB lijevana bronca	ZCuZn25AI5 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Veliko opterećenje, mala brzina Često se koristi
JDB-1 bronca	ZCuSn5 Pb5Zn5	GCuPb5 Sn5Zn5	DIN1705 G-CuSn5ZnPb	H5111 BC6	B30-92 C83600	LG2	JM7-15	Srednje opterećenje, mala brzina Često se koristi
JDB-2 bronca	ZCuAI9Fe4 Ni4Mn2	GCuAI10 FeNiS	DIN17656 G-CuAI10Ni	H5114 AIBC3	B30-92 C95500	AB2	JM3-15	Srednje opterećenje, srednja brzina, često korišten
JDB-3 bronca	ZCuSn12		G-CuSn12	CAC503B	B30-92 C90800	PB2	JM1-15	Srednje opterećenje, mala brzina, često korišten
JDB-5	ZCuZn25AI6 Fe3Mn3	GCuZn25AI6 Fe3Mn3	DIN1709 G-CuZn25AI5	H5102 CAC304	B30-92 C86300	HTB2	JM18-1	Preveliko opterećenje, mala brzina, koristi se veliko opterećenje

Čvrsto mazivo
Lubrikant	Značajke	Tipična primjena
SL1 Dodatak grafita	Izvrsna otpornost na kemikalije napadi i nisko trenje, ograničenje temperature 400 ℃	Odijelo za opće strojeve i pod atmosferom
SL4 PTFE dodatak	Najmanje trenje i dobro podmazivanje vodom, ograničenje temperature 300 ℃	Brod, hidraulička turbina, plinska turbina itd.

SUBMIT

O nama

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. ranije poznata kao Jiashan Mingxu Precision Machinery Factory, osnovana je 2011. Tvrtka je smještena u zaleđu demonstracijske zone integriranog razvoja delte rijeke Yangtze, s lokacijom i praktičnim prijevozom. S više od deset godina iskustva u proizvodnji i istraživanju i razvoju, tvrtka je duboko uključena u razvoj i proizvodnju čvrstih ležajeva za podmazivanje, skejtborda, kliznih staza i klizača. Dobavljači i tvrtka ODM-a za JFB samopodmazujući ležaj s prirubnicom ramene čahure s umetnutim grafitom u Kini. Proizvodnja proizvoda usvaja modernu opremu za automatizaciju, striktno provodi ISO2000 standard sustava upravljanja kvalitetom, a glavni procesi obrađuju se visoko preciznim CNC strojevima. Glavni proizvodi tvrtke pokrivaju niz proizvoda kao što su JDB čvrsti intarzirani samopodmazujući ležajevi, čelično-bakreni sinterirani ležajevi, SF-1 samopodmazujući ležajevi, SF-2 granični samopodmazujući ležajevi i FB090 bakreni ležajevi. Naširoko se koristi u automobilskoj industriji, građevinskim strojevima, metalurškoj opremi, rudarskim strojevima, injekcijskom prešanju, kalupima, tekstilu, tiskanju i mnogim drugim područjima proizvodnje strojeva; Do sada su se proizvodi tvrtke proširili po cijeloj Kini i izvozili u mnoge strane zemlje, te su duboko prepoznati i voljeni od strane domaćih i stranih kupaca. Mingxu Machinery pridržava se načela usluge "visokokvalitetne usluge usmjerene na kvalitetu" i nastoji kupcima pružiti profesionalne proizvode i usluge. Opskrba veleprodaje MXB-JFB ramenog ležaja s prirubnicom s umetnutim grafitom, samopodmazujućim ležajem. Tvrtka će nastaviti predstavljati talente, poboljšavati mehanizam upravljanja, integritet, razvoj, inovacije i nastojati izgraditi brand svjetske klase.
