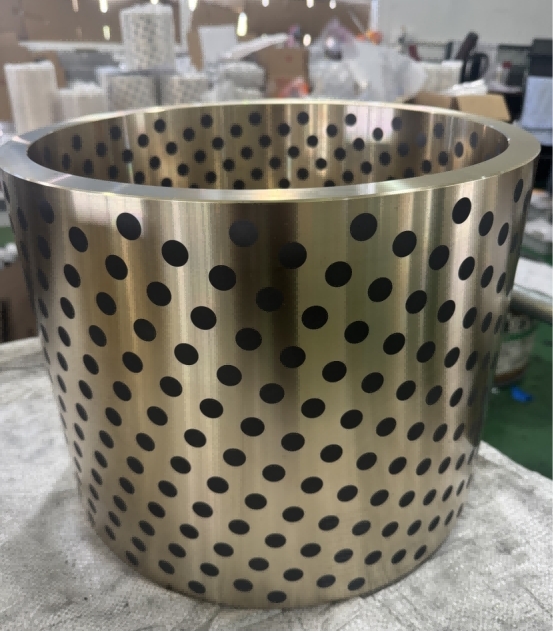

Zašto je mesing visoke čvrstoće glavni osnovni materijal za grafitne bakrene rukavce?

Mjed visoke čvrstoće (uglavnom ZCuZn25Al6Fe3Mn3 ili slične vrste, također poznat kao "mjed visoke čvrstoće" ili "aluminijski mesing") postao je glavni osnovni materijal za grafitne bakrene čahure zbog svoje optimalne ravnoteže čvrstoće, tvrdoće, otpornosti na trošenje, otpornosti na koroziju, isplativosti i svestranosti. Evo detaljne analize razloga:

1. Velika čvrstoća i tvrdoća (ključ za nosivost)
Mehanizmi jačanja:

• Aluminij (Al): Formira tvrdu β-fazu (CuZnAl intermetalni spoj), značajno povećavajući snagu i tvrdoću matrice.
• Željezo (Fe): Formira fine čestice bogate željezom koje učvršćuju granice zrna, pročišćavaju zrna i sprječavaju kretanje dislokacija, čime se poboljšava snaga, tvrdoća i otpornost na trošenje.
• Mangan (Mn): Pospješuje učvršćivanje čvrste otopine i poboljšava performanse vruće obrade.

• Učinci:

Mjed visoke čvrstoće može se pohvaliti tlačnom čvrstoćom (obično > 600 MPa) i tvrdoćom po Brinellu (HB > 150) koje su znatno veće od onih obične mesinga (npr. H62) i nekih olovnih bronci.

To mu omogućuje da izdrži veća opterećenja i spriječi prekomjerno izbočenje ili kvar grafitnog stupca pod visokim PV (tlak × brzina) uvjetima zbog deformacije matrice.

2. Izvrsna otpornost na trošenje (sinergija s grafitom)

Otpornost na trošenje matrice: Tvrda faza bogata željezom i β-faza pružaju izvrsnu otpornost na abrazivno i adhezivno trošenje, štiteći matricu od ogrebotina ili oranja.
Uloga grafita: Ugrađeni grafit osigurava čvrsto podmazivanje, smanjujući koeficijent trenja i sklonost ljepljenju.
Sinergijski učinak: Tvrda matrica podupire grafitne stupove, sprječavajući pretjerano kolaps pod pritiskom, dok grafit smanjuje trošenje same matrice. Ova "tvrdo-meka kombinacija" ključna je prednost samopodmazujućih ležajeva, a tvrda matrica od mesinga visoke čvrstoće presudna je za uspjeh ovog dizajna.

3. Dobra otpornost na koroziju (osigurava svestranost)

Uloga aluminija: Stvara gusti pasivacijski film od aluminijevog oksida (Al₂O3) na površini, značajno povećava otpornost na koroziju od atmosferske, morske vode, slabih kiselina i slabih baza.
Usporedba: Dok je njegova otpornost na koroziju inferiorna od one čistog bakra ili kositrene bronce, ona daleko premašuje onu običnog mesinga (npr. H62), što ga čini prikladnim za većinu industrijskih okruženja (isključujući jake kiseline i baze), automobilsku industriju, građevinske strojeve i pomorske primjene.
Isplativost: U usporedbi sa skupom kositrenom broncom (npr. ZCuSn5Pb5Zn5) ili legurama na bazi nikla, mjed visoke čvrstoće nudi niže troškove dok ispunjava zahtjeve otpornosti na koroziju.

4. Izvanredna isplativost (glavna prednost)
Niski troškovi sirovina:

Uglavnom se sastoji od bakra (Cu) i cinka (Zn), pri čemu je cink znatno jeftiniji od legirajućih elemenata poput kositra (Sn), olova (Pb) i nikla (Ni).
U usporedbi s kositrenom broncom (s 5-10% sadržaja kositra) i olovnom broncom (s visokim troškovima olovnog kositra), mjed visoke čvrstoće nudi znatno niže jedinične troškove.

Dobra obradivost:

Prikladno za metalurgiju praha (glavni proizvodni proces): Izvrsna sipkost praha, kompresibilnost i mogućnost sinteriranja olakšavaju jednostavno oblikovanje i masovnu proizvodnju.
Također pogodan za lijevanje i strojnu obradu.
Sveobuhvatna usklađenost s performansama: Zadovoljava zahtjeve čvrstoće, otpornosti na habanje i otpornosti na koroziju u većini radnih uvjeta uz optimalne troškove.

5. Dobra toplinska vodljivost (ključno za rasipanje topline)

Legure na bazi bakra same po sebi posjeduju izvrsnu toplinsku vodljivost (daleko bolju od ležajeva na bazi čelika ili željeza).
Pravovremeno odvođenje topline uslijed trenja sprječava lokalno pregrijavanje, što bi moglo dovesti do kvara podmazivanja (oksidacija grafita) ili omekšavanja materijala, ključnog za održavanje stabilnog rada ležaja.

6. Kompatibilnost s grafitom i prilagodljivost procesu

Usklađivanje toplinske ekspanzije: Razlika u koeficijentima toplinske ekspanzije između mesinga i grafita visoke čvrstoće relativno se može kontrolirati (u usporedbi s materijalima na bazi aluminija ili željeza), smanjujući stres na sučelju i rizik od odvajanja tijekom temperaturnih fluktuacija.

7. Visoka svestranost (pokriva većinu uvjeta srednjeg do teškog opterećenja)

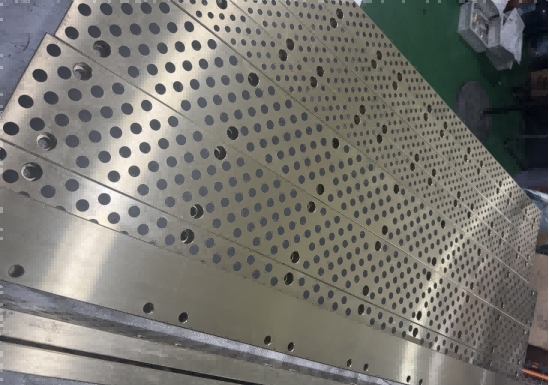

Grafitne bakrene čahure visoke čvrstoće na bazi mesinga prikladne su za širok raspon scenarija:

Srednje do visoko opterećenje: Građevinski strojevi (čahure osovinice kraka bagera), poljoprivredni strojevi, metalurška oprema, strojevi za injekcijsko prešanje itd.
Srednje do niske brzine: Transportni valjci, šarke, upravljački mehanizmi.
Korozivna okruženja: Brodski sustavi kormila, lučki strojevi, oprema za obradu vode.
Podmazivanje bez održavanja/sa malo ulja: Područja gdje je često podmazivanje nepraktično (npr. spojevi zračnih radnih platformi, ležajevi mostova).

Usporedba s drugim materijalima na bazi bakra
Kositrena bronca (npr. ZCuSn5Pb5Zn5):

Prednosti: Bolja otpornost na koroziju i izvrsna otpornost na trošenje (posebno s olovom za dobro smanjenje trenja).
Nedostaci: Visoka cijena (zbog skupog kositra), općenito niža čvrstoća i tvrdoća od mesinga visoke čvrstoće (osobito bez ojačanja željezom i manganom). Koristi se u vrhunskim aplikacijama ili aplikacijama otpornijima na koroziju.

Olovna bronca (npr. ZCuPb10Sn10):

Prednosti: Iznimna mogućnost ugradnje, prilagodljivost i sposobnost protiv zapinjanja, pogodna za ekstremno velika opterećenja i udarce.
Nedostaci: Visoka cijena, odvajanje olova, ekološka ograničenja i manja čvrstoća i tvrdoća. Koristi se u ležajevima radilice motora za teške uvjete rada, itd.

Obična mjed (npr. H62):

Prednosti: Najniža cijena.
Nedostaci: Niska čvrstoća i tvrdoća, slaba otpornost na trošenje i prosječna otpornost na koroziju, ne može zadovoljiti zahtjeve srednjeg do visokog opterećenja.

Zaključak: Temeljni razlog popularnosti mesinga visoke čvrstoće
Mjed visoke čvrstoće postiže gotovo savršenu inženjersku ravnotežu između visoke čvrstoće, visoke tvrdoće, dobre otpornosti na trošenje/koroziju, izvrsne toplinske vodljivosti, vrhunske obradivosti metalurgije praha i značajnih troškovnih prednosti.

Pruža najisplativije i najpouzdanije rješenje osnovnog materijala za samopodmazive ležajeve pod srednjim do velikim opterećenjima, umjerenim brzinama i uobičajenim korozivnim okruženjima, ispunjavajući temeljne zahtjeve za performanse, vijek trajanja i troškove u većini industrijskih primjena.

Stoga, osim ako ekstremni radni uvjeti (npr. jake kiseline i baze, ultra-visoke temperature, ekstremno velika udarna opterećenja) ne zahtijevaju skuplje specijalne legure, grafitno-bakrene čahure visoke čvrstoće na bazi mesinga, sa svojim iznimnim sveobuhvatnim performansama i ekonomičnošću, dominiraju tržištem.
