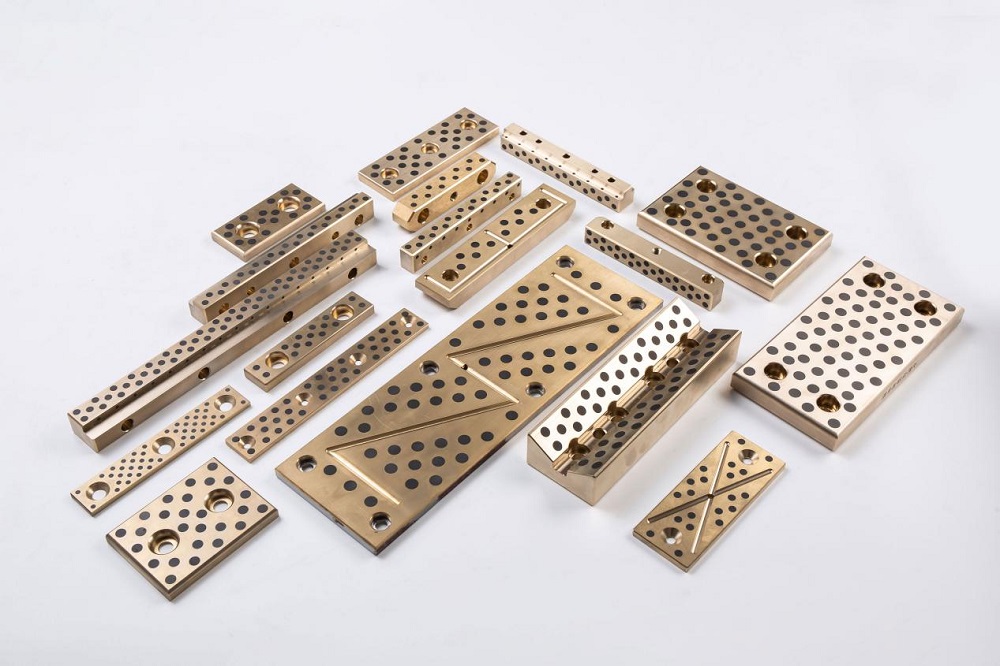

Pametan izračunavanje smetnji: tajna za produljenje životnog vijeka bakrenih ploča

U preciznom prijenosu mehaničke opreme, bakrene pločice igraju glavnu ulogu. Oni ne samo da vode kretanje, već i prenose opterećenja. Međutim, oni često postaju "kratkotrajne komponente" u opremi zbog jakih habanja uzrokovanih labavošću ili deformacijom i pucanjem posljedica pretjerane zategnutosti. Kako se ovaj problem može riješiti? Znanstveno izračunavanje i kontrola smetnji je temeljna metoda za produljenje vijek trajanja bakrenih ploča.

I. Životni ubojice: dvostruka zamka nepravilne smetnje odgovara

Neuspjeh bakrenih čahura često proizlazi iz neravnoteže u smetnji:

1. Nedovoljno smetnje (previše labavo)

• Simptomi: Mikro-klisti se javlja između bušilice i osnovne rupe.
• Posljedice: Mikro-slična habanja brzo se ubrzava, stvarajući krhotine habanja koje oštećuju površine parenja. To u konačnici dovodi do labavosti, nenormalne buke, netočnog pozicioniranja i značajnog smanjenja životnog vijeka.

2. Prekomjerna smetnja (previše tijesna)

• Simptomi: Sastavljanje postaje teško, a čahura je podvrgnuta ogromnom radijalnom tlačnom stresu.

• Posljedice:

  • Bakrena čahura podvrgava se plastičnoj deformaciji ili čak drobljenju i pucanju.
  • Sam pretjerani stres sastavljanja postaje izvor pukotina umora.
  • Prekomjerna kontrakcija unutarnjeg provrta pogoršava trenje i habanje s osovinom.
  • Pod izmjeničnim opterećenjima, područja koncentracije stresa ubrzavaju neuspjeh umora.

Zaključak: Ključ za produženje životnog vijeka leži u pronalaženju „raspona zlatnih smetnji“-onaj koji pruža dovoljnu silu vezanja za uklanjanje mikro-klizivog trošenja bez stvaranja destruktivnih visokih napona.

Ii. Pronalaženje "zlatnog raspona": Petostepena metoda znanstvenog izračuna

Korak 1: Identificirajte "neprijatelja" - analizu radnog opterećenja

• Pojasnite zadatke: Odredite maksimalni okretni moment koji se treba oduprijeti, kao i veličinu aksijalnih ili radijalnih sila koje će podnijeti.
• Razmotrite okoliš: Procijenite postoji li jaka vibracija ili utjecaj i odredite raspon radne temperature (temperatura utječe na širenje).
• Shvatite prirodu opterećenja: utvrdite je li opterećenje stalno statičko opterećenje ili opetovano primijenjeno opterećenje umora. Dinamička opterećenja zahtijevaju veću sigurnosnu maržu.

Korak 2: Izračunajte "minimalnu obrambenu liniju" - minimalni potreban kontaktni tlak (p_min)

• Cilj: Osigurajte da apsolutno nema relativnog klizanja između nosača i osnovne rupe ispod radnog opterećenja (eliminirajući mikro-klizivo trošenje).
• Formula jezgre (za prijenos zakretnog momenta t):

P_min = μ × (π × d² × l / 2) × t × s_f

Gdje:

• T = maksimalni radni moment (n · mm)

• S_F = sigurnosni faktor (obično 1,5–3,0; veći za vibracije i udar)

• μ = statički koeficijent trenja između bakra i čelične/željezne baze (tipično 0,1–0,2)

• D = promjer prikladnosti (nominalni, mm)

• L = dužina (mm)

• Čak i bez vanjskih opterećenja, potrebno je održavati osnovni tlak od 5–15 MPa kako bi se spriječilo mikro-klizanje.

Korak 3: Definirajte "sigurnosnu crvenu liniju" - maksimalni dopušteni kontaktni tlak (P_MAX)

• Cilj: Osigurajte da bakrena čahura ne podvrgava deformaciju prinosa ili kvar za drobljenje.
• Pojednostavljeni izračun:

P_max ≈ s_y × σ_yield

Gdje:

• S_Y = faktor sigurnosti prinosa (1,2–1,5)

• σ_yield = čvrstoća prinosa materijala bakrenog čahura

• Precizni izračun pomoću teorije cilindra debelih zidova:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Gdje:

• d_i = unutarnji promjer bakrene čahure (mm)

• D = Vanjski promjer udara/promjera rupe u bazi (promjer odgovaranja, mm)

• Važno: Provjerite je li zid rupe u bazi (lijevano željezo, aluminij itd.) Prelazi dopuštene granice.

Korak 4: Pretvori „metrike tlaka“ - teorijski raspon uklapanja u smetnje (Δ_min_th, Δ_max_th)

• Cilj: Pretvorite zahtjeve za tlakom u određene vrijednosti smetnji promjera.
• Core formula:

Δ = p × d × (k_cu k_h)

Gdje:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (parametri za bakra)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_H] (parametri za bazu)

• E_CU, E_H = Elastični modul bakra i baze (bakar ~ 110 GPA, čelik ~ 210 GPA)

• ν_CU, ν_H = Poissonovi omjeri (bakar ~ 0,34, čelik ~ 0,3)

• Do_cu = vanjski promjer bakrene čahure (= d)

• Di_h = unutarnji promjer osnovne rupe (0 za čvrstu bazu)

• Zamijenite p_min za dobivanje Δ_min_thth

• Zamijenite p_max_Allowable / s_y za dobivanje Δ_max_thth

Korak 5: Ispravno za „gubitke u stvarnom svijetu“-raspon dizajna smetnji (Δ_min_design, Δ_max_design)

• Površinska hrapavost: Vrhovi na površinama spljošteni su tijekom uklapanja preše, konzumirajući dio smetnje.

Δ_eff ≈ Δ_design - 0,8 × (RZ_CU RZ_H)

• RZ_CU, RZ_H = Visina površinske nepravilnosti u trajanju od deset točaka (µM).

• Sklop temperature (smanjenje/širenje) izbjegava spljoštavanje gubitka.

• Ispravljene vrijednosti dizajna:

  • Δ_min_design = Δ_min_th Δ_loss (osiguravajući stvarni učinak ≥ Δ_min_th)
  • Δ_max_design = Δ_max_th Δ_loss (ali provjerite p ≤ p_max_allowable)

• Naknada temperature: Izračunajte ΔΔ uzrokovano toplinskom ekspanzijom/kontrakcijom kako biste osigurali:

  • Δ_eff_working> 0 (bez labavosti)
  • Odgovarajući tlak ≤ p_max_Allowable (bez pucanja)

Iii. Praktični savjeti za maksimiziranje životnog vijeka

1. doktrina srednje vrijednosti

• Optimalno smetnje dizajna obično leži na 60–75% Δ_max_design, pružajući sigurnosne margine, izbjegavajući ograničenja stresa.

2. Tolerancija - Lifeline preciznosti

• Postignite vrijednosti dizajna kroz stroge tolerancije (uobičajene stupnjeve fit: H7/S6, H7/U6).

3. Površinski završetak

• Smanjite hrapavost (RA ≤ 1,6 µM) i na bušilici i na osnovnoj rupi kako biste umanjili gubitke u postavljanju pritiska i poboljšali jednoličnost stresa.

4. Metoda sastavljanja

• Pritisnite odgovarajući: Zahtijeva precizne smjernice, ujednačen tlak, mazivo (npr. Molibdenum disulfidna pasta) i brzinu presadivanja.

• Sklop temperature razlike (preporučeno):

  • Smanjite ugradnju: zagrijte osnovnu rupu.
  • Uklanjanje širenja: Ohladite bakrenu čahuru (npr. Tekući dušik).
  • Prednosti: ujednačen stres, minimalna oštećenja montaže, precizno realizacija teorijskog uklapanja u smetnje.

5. Ojačanje čahure

• Nadogradnja materijala: Koristite bakrene legure visoke čvrstoće, otporne na habanje (npr. Aluminijska brončana QA110-4-4, limena brončana QSN7-0.2).

• Strukturna optimizacija:

  • Povećajte debljinu stijenke za veći kapacitet opterećenja.
  • Dodajte utora za ublažavanje stresa u područjima koja nisu opterećena kako biste smanjili lokalnu koncentraciju stresa.

6. Podmazivanje i održavanje

• Osigurajte kontinuirano i učinkovito podmazivanje između provrta i osovine.
• Redovito pregledavajte ima li nenormalnog buke, porasta temperature ili labavosti i odmah riješiti probleme.

Iv. ZAKLJUČAK: Bilanca je ključ

Proširenje vijek trajanja bakrenih ploča ne odnosi se na "čvršće, to bolje." Umjesto toga, uključuje uravnoteženje: dovoljno tijesan da spriječi labavost, ali ne tako tijesan da bi premašio ograničenja materijala . Ovo zahtijeva:

• Precizni izračun primjenom metode u pet koraka
• Fine korekcija s obzirom na hrapavost, metodu sastavljanja i temperaturne učinke
• Pažljiva proizvodnja sa strogim tolerancijama i kvalitetom površine
• Optimalno sklop, prioritet metodama temperature razlike
• Optimizirani odabir materijala i strukturni dizajn
• Savjesno održavanje pravilnim podmazivanjem i inspekcijom

Za ekstremne radne uvjete ili nove dizajne, Simulacije analize konačnih elemenata (FEA) A fizički životni vijek testovi u malim serijama ključni su za provjeru dizajna smetnji. Kombinacija teorije s praksom osigurava da se bakrene pločice postižu dulji životni vijek, omogućujući glatku i pouzdaniju radnu opremu.
