Razlike u primjeni i kriteriji odabira za kvadratne prirubnice, kružne prirubnice i obrezane prirubnice

Kao kritične komponente za povezivanje cjevovoda i opreme, Grafit za prirubnicu za ramena umetnutih slojnih slojeva samo-podmaziva Izravno utjecati na performanse brtvljenja, učinkovitost opterećenja i prikladnost primjene. Kvadratne prirubnice, kružne prirubnice i ukrašene prirubnice (nepravilne prirubnice) služe različite industrijske uloge zbog svojih geometrijskih razlika. Posljednjih godina, kako se pojačavaju zahtjevi za modularnim dizajnom i ograničenjima prostora, pravilan odabir prirubnice postao je ključni u smanjenju troškova instalacije i proširivanju životnog vijeka sustava.

Ključne razlike i tipične primjene tri tipa prirubnice

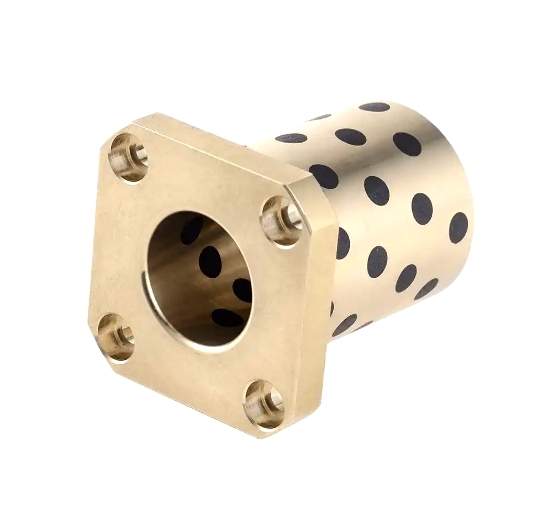

Kvadratne prirubnice

Strukturne karakteristike: pravokutni s četiri desna ili zaobljena ili zaobljena ruba; Rupe za vijke simetrično raspoređene na sve četiri strane.
Osnovne prednosti:

l Visoka otpornost na krutost i deformaciju: Kvadratne strukture pokazuju 15% -20% viši modul presjeka protiv savijanja od kružnih prirubnica iste veličine (ASME B16.5 Uporedni podaci), što ih čini idealnim za scenarije s velikim opterećenjem ili vibracijama.

l Snažna prostorna prilagodljivost: rubovi s pravim kutom olakšavaju bešavnu integraciju s kućištem opreme ili struktura okvira, minimizirajući nestandardno obradu.

Tipične aplikacije:

l Hidraulički cjevovodi u građevinskim strojevima (npr., Blokovi višestrukih ventila u bagerima).

l Ulazno/izlaz za brtvljenje za opremu za distribuciju energije u stilu ormara (IP67 ocjena zaštite).

l Modularna sučelja zavarivanja za brodogradnju segmenata (Hudong-Zhonghua Shipbuilding 2023 Studija slučaja).

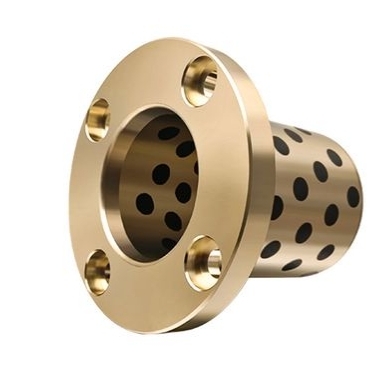

Kružne prirubnice
Strukturne značajke: Standardni oblik prstena s rupama vijaka ravnomjerno raspoređen oko opsega, u skladu s glavnim standardima kao što su ASME, DIN i GB.
Osnovne prednosti:

l Ujednačena raspodjela naprezanja i performanse brtvljenja: Kružna simetrija osigurava čak i raspodjelu stresa pod pritiskom, poboljšavajući konzistentnost brtve brtve za brtve za 30% (eksperimentalni podaci tlaka 2021).

l Visoka standardizacija: Preko 80% industrijskih cjevovoda usvaja kružne prirubnice, nudeći snažnu izmjenjivost rezervnog dijela.

Tipične aplikacije:

l Cjevovodi visokog pritiska u petrokemijskoj industriji (PN40 i više od ocjena).

l Prirubnice za kule vjetroturbine (veliki promjeri koji prelaze DN2000).

l Čisti cjevovodi u biofarmaceutskoj proizvodnji (brtve od nehrđajućeg čelika od 316L).

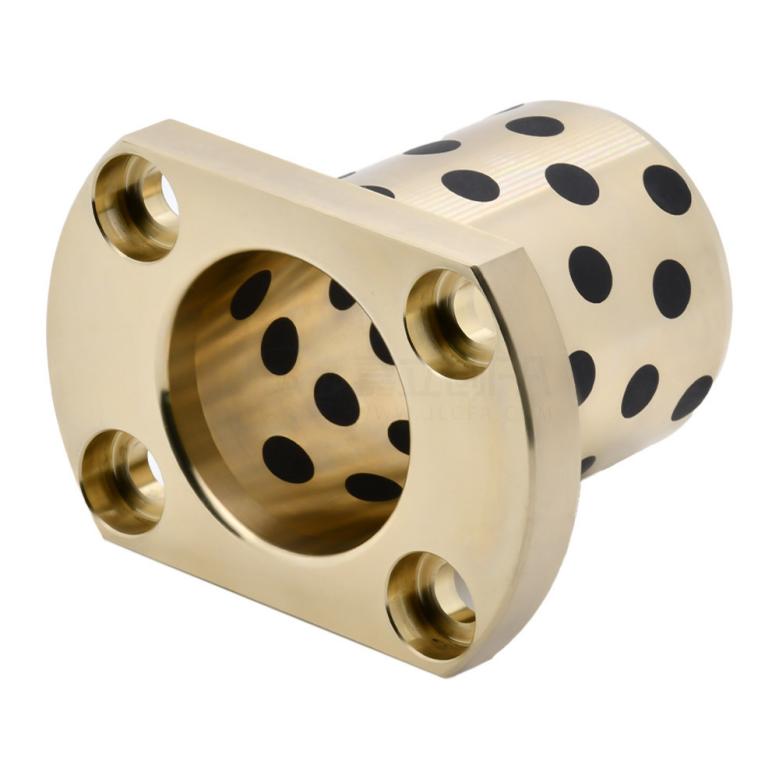

Podrezane prirubnice
Strukturne značajke: kružne prirubnice s lokalno rezanim ili žigosanim asimetričnim rubovima, obično s jednostrukim ili višestrukim spljoštenim dizajnom.
Osnovne prednosti:

l Optimizacija za uštedu prostora: Urezani presjeci Izbjegavaju smetnje s susjednim komponentama, smanjujući zazor za ugradnju na unutar 5 mm (npr. Automobilske ispušne cijevi koje zaobilaze turbo).

l Lagano smanjenje materijala: ušteda težine od 10% -25% nakon obrezivanja, pogodna za mobilnu opremu (npr. Cjevovodi za gorivo u bespilotnim letjelicama).

Tipične aplikacije:

l Kompaktni cjevovodi u automobilskim motorima (npr. Volkswagen MQB platforma EA888 motori).

l Asimetrični izgledi u zrakoplovnim hidrauličkim sustavima (npr. Airbus A350 cjevovode trupa).

l Unutarnje priključke za komore za poluvodičke opreme (obrezane kako bi se izbjeglo robotske ruke za rušenje vafela).

Logika odabira (na temelju standarda ISO 5211 i GB/T 9119)

Korak 1: Postavite prioritete radne uvjete

Vrste opterećenja:

l Scenariji vibracija/utjecaja → Odlučite se za kvadratne prirubnice (visoka krutost savijanja).

l Ujednačeni tlak/visoki zahtjevi za brtvljenjem → kružne prirubnice (standardizirane površine brtve).

l Ograničenja prostora/lagane potrebe → Uređene prirubnice (prilagođeno izbjegavanje klirensa).

Srednje karakteristike:

l Korozivne tekućine → kružne prirubnice (zreli obloge/procesi obloga).

l Visokotemperaturni plinovi → Kvadratne prirubnice (superiorna kompenzacija toplinske ekspanzije vijaka).

Korak 2: Uskladite se uvjeti instalacije

Povezana morfologija objekta:

l Kvadratni spremnici/okviri → Kvadrat Ležaj prirubnica (Smanjeni prijelazni dijelovi).

l Kružni cjevovodi/rotirajuća oprema → kružne prirubnice (visoka koaksijalnost).

l Komore nepravilne opreme → Uređene prirubnice (lokalizirano ugradnje).

Učestalost održavanja:

l Visokofrekventno rastavljanje → kružne prirubnice (standardna kompatibilnost s alatom).

l Jednokratna inkapsulacija → Uređene prirubnice (prioritet za iskorištenost prostora).

Korak 3: Procijenite trošak i lanac opskrbe

l Masovna proizvodnja: kružne prirubnice (standardizirani inventar, vrijeme nabave ≤3 dana).

l Prilagodba male serije: Kvadratne/podrezane prirubnice (CNC obrada, vrijeme vođenja 7–15 dana).

l Ekstremno okruženje: duboke more/zrakoplovne → kružne prirubnice (zreli procesi kovanja legure od titana).

Usporedba podataka o industriji (2020–2024)

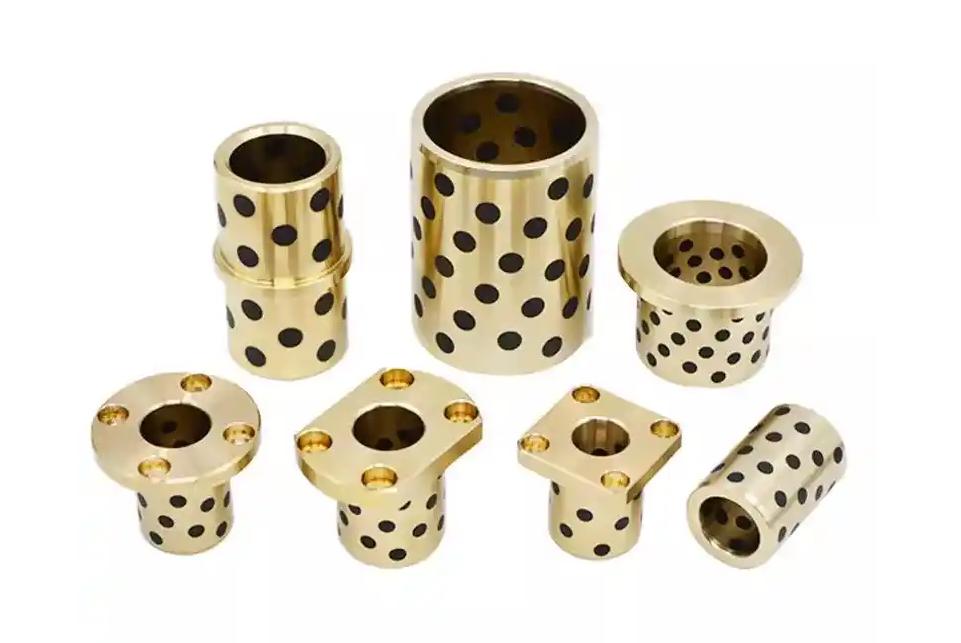

Zhejiang Mingxu Machinery Manufacturing Co., Ltd. , profesionalni proizvođač kliznih ležajeva, može dizajnirati prirubnice u raznim oblicima prilagođenim vašim radnim uvjetima, zaštitivši vaše potrebe za proizvodnjom. Za prilagođene upite proizvoda kontaktirajte nas na [email protected] .
