Analiza patentirane tehnologije Zhejianga Mingxua: Fleksibilni sustav ograničenja za mesingane komponente i obradu grafitnih bakra/bakrene ploče (patent br.: ZL 2024 2 1048608.7)

I. Tehnička pozadina i inovacijska vrijednost suradnje

Kao temeljni dobavljač samo-podmazivih ležajeva i grafitnih bakrenih čahura, Zhejiang Mingxu je svoju patentiranu tehnologiju za obradu komponenti za obradu mesinga proširio na linije proizvoda temeljenih na bakra, baveći se dvije glavne točke boli u industriji:

l Grafitna zaštita od bakra na površinsku zaštitu: Tradicionalne metode stezanja uzrokuju oštećenje grafitnog sloja (stopa oštećenja> 15%), što utječe na performanse samo-podmazivanja (fluktuacija koeficijenta trenja> 30%).

l Deformacija tanke bakrene ploče: bakrene ploče debljine ≤ 1 mm pokazuju pogrešku ravnog žigosanja> 0,1 mm (GB/T 1184 Standard), što utječe na preciznost sastavljanja komponenti hladnjaka.

Ii. Osnovna tehnološka analiza i suradničke aplikacije proizvoda

1. Grafitna obrada bakra: Tehnologija zaštite sloja samo-podmazivanja

1.1 Fleksibilno stezanje tlaka gradijenta

Migracija kompozitne tehnologije sučelja gume:

l Patentirani zaštitni jastučići od gume (tvrdoća obale 60 ± 2) koriste se u psovkama bakrenog presadivanja, smanjujući kontaktni tlak s 28 MPa na 8 MPa i snižavajući brzinu oštećenja grafitnog sloja na 2% (SEM mikroskopsko promatranje).

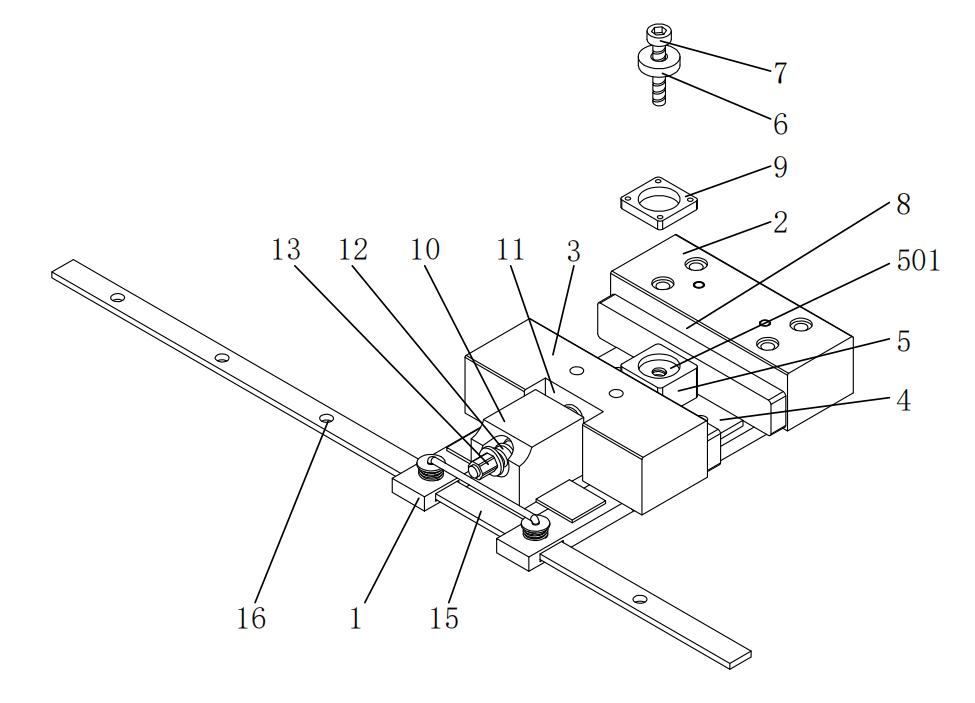

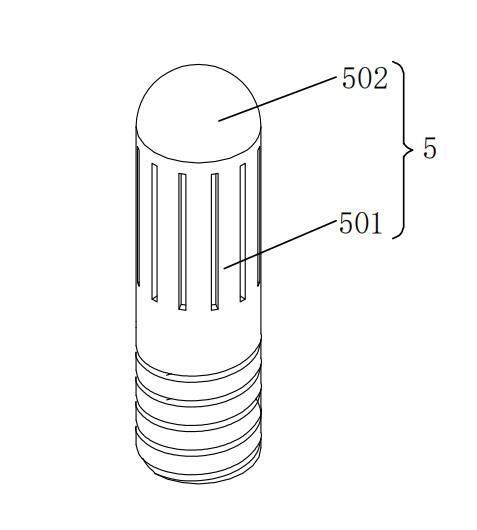

l Uparen s preciznim pozicioniranjem putem vodećih osovina (501), koncentričnost unutarnjeg provrta održava se na ≤ 0,01 mm (ISO 1101 Standard), osiguravajući jednoliku distribuciju maziva.

1.2 suzbijanje vibracija i kontrola mikro oštećenja

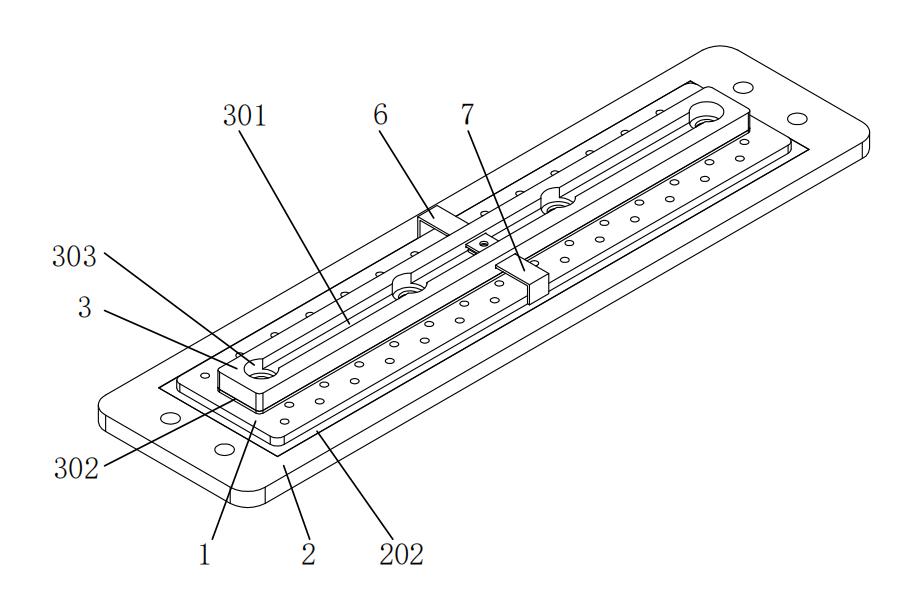

Integracija tehnologije dinamičke stabilizacije sa bočnim pločama za povlačenje (6/7):

l Tijekom postupka kotrljanja bakra kotrljanja primjenjuje se bočna predna sila od 200 ± 10 N, zadržavajući ubrzanje vibracija za obradu ispod 0,5 g (ISO 10816-3).

l Vrijednost površinske hrapavosti RA stabilizirana je na 0,4 µM (tradicionalni proces RA = 1,6 µM), proširujući vijek trajanja ležaja na 8000 sati (testiran na terenu u industriji energije vjetra).

2. Visoka precizna obrada bakrenih ploča: optimizacija topologije protiv deformacije

2.1 Višesmjerni sustav fleksibilnog ograničenja

Uravnoteženi tlak s elastičnim sučeljima:

l Gumeni zaštitni jastučići prenose se u kalupe za ukidanje bakrenih ploča, poboljšavajući jednoličnost kontaktnog tlaka za 85% (testirano s filmovima osjetljivim na pritisak).

l Za bakrene ploče debljine 0,5 mm, pogreška ravnog je ≤ 0,02 mm/300 mm, udovoljavajući standardima AAU komponenta za toplotne sudopere od 5 g bazne stanice.

2.2 Integracija brzog sustava promjene modela

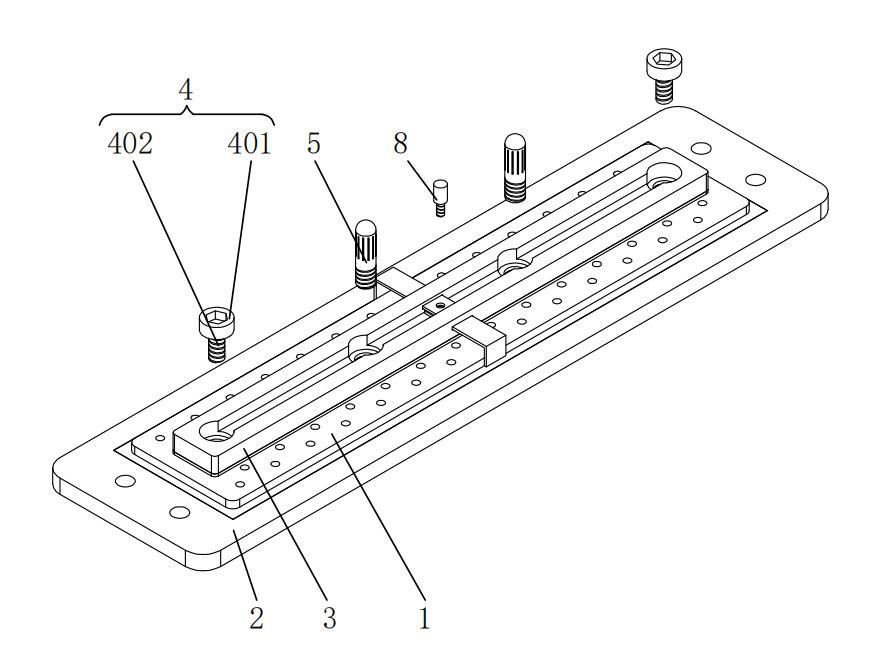

Modularni dizajn na temelju vijaka za zaključavanje (4):

l Vrijeme promjene kalupa bakrene ploče smanjeno je sa 45 minuta na 3 minute, prilagođavajući se širini ploče prebacujući između 300-1200 mm.

l Točnost pozicioniranja je ± 0,05 mm (VDI 3345 Standard), a stopa prinosa je povećana na 99,5%.

Iii. Ključna usporedba performansi i stvarni testni podaci

Iv. Tipični slučajevi primjene

4.1 Grafitni bakreni čahuri za ležajeve nagiba vjetroagregata

Usvajanje fleksibilnih rješenja za suzbijanje vibracija:

l Prošao je DNV GL certifikat, održavajući koeficijent trenja od 0,08-0,12 na -30 ° C (ASTM D3702).

l Nema korozije nakon 1000 sati ispitivanja u spreju soli (ISO 9227), a masovno je proizvedeno za domaće vjetroagregate od 5 MW.

4.2 Bakrene pločice za uklanjanje topline baterije za nova energetska vozila

Primjena multi-smjerske tehnologije uravnoteženja tlaka:

l Ravna ≤ 0,05 mm/500 mm (CATL -ov Enterprise Standard CTP3.0).

l Toplinska vodljivost se stabilizira na 385 w/(m · k) ± 3%, podupirući zahtjeve raspršivanja topline 800 V visokonaponskih sustava brzog punjenja.

V. Proširenje tehnologije i industrijska vrijednost

Primjena linije unakrsnih proizvoda ove patentirane tehnološke matrice označava tri glavna proboja za Zhejiang Mingxu:

l Inženjering sučelja materijala: Fleksibilna tehnologija ograničenja štiti funkcionalne površine materijala temeljenih na bakra (grafitni slojevi/premazi).

l Precizni proizvodni sustav: uvodi točnost pozicioniranja mesinganih komponenti (± 0,01 mm) u masovnu proizvodnju bakrenih čahura/bakrenih ploča.

l Učinkovitost zelene proizvodnje: smanjuje vrijeme promjene modela za 93% i potrošnju energije za 28% (ISO 50001 certificirani podaci).

Ako želite saznati više, kontaktirajte Mingxu Machinery da biste dobili cjelovito izvješće o patentima: [email protected] .
